  • 1단 인버터 스크류 콤프레샤
    		•
    에너지 소모가 많고 효율이 낮은 콤프레샤를 사용하고 있는 공장
    에너지 절감을 통하여 원가 경쟁력을 극대화하고자 하는 기업
    압축공기 소요량의 변화가 큰 공장
    압축공기 소모형태가 일정한 정압이 필요한 공장
    인버터 스크류 콤프레샤의 특징
    영구자석 동기모터 인버터 스크류 콤프레샤는 구동모터의 회전속도를 가변하여 공장의 실제 압축공기 수요량에 대응하여 필요한 양만을 생산하므로 콤프레샤의 무부하 운전을 막고 일정한 토출 압력으로 공급할 수 있어 최대 40~50%의 에너지 비용 절감
    - 무부하 운전시 소모되는 에너지 절감 : 자유로운 속도 변화는 시스템의 공기소요량 변동에 대하여 신속하고 정밀하게 대응
    - 불필요한 압축공기 생산에 따른 에너지 손실 방지
    - 목표 압력 설정에 의한 전력 절감 : 정압 제어가 가능한 영구자석모터 스크류 콤프레샤는 시스템의 요구에 맞게 최소 압력설정이 가능하므로 압축기 용량의 최대 10%까지 추가전력 절감 가능(목표압력 1bar 상승시 +7.5% 에너지 소비)
    - 인버터에 의한 기동방식은 기동시 전류 초과에 의한 전력 손실 방지 및 기동에 의한 전동기 스트레스가 감소하여 전동기 수명 연장에 기여
    - Soft Start보다 더 낮은 전류에서 서서히 가속하여 안정적인 구동 실현
    - 공기압 제어 안정 : 영구자석모터의 반응시간 < 50ms, 순간적으로 공기 생산량의 변동이 가능하여 공기압은 더욱 안정됨

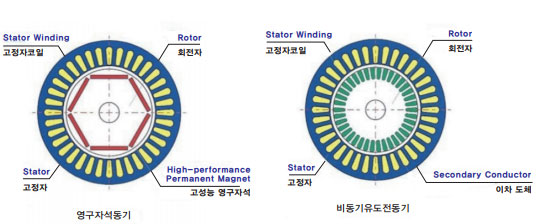

    영구자석전기와 일반 비동기전기의 비교

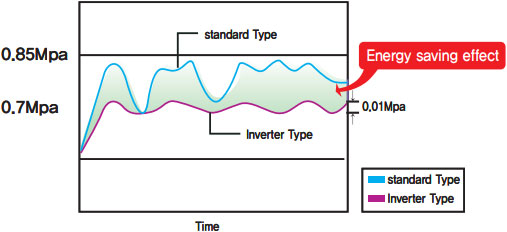

    일정 압력제어로 에너지 절감
    - 콤프레샤 운전시 ±0.1bar 이내의 압력 변동폭으로 정밀 압력 제어
    - 일반 콤프레샤는 필요 압력보다 1bar~1.5bar 높은 압력으로 빈번하게 부하와 무부하 운전을 반복하며 운전하지만, 인버터 스크류 콤프레샤는 필요한 압력 기준선상에서 1.5bar 낮은 압력의 공기를 연속적으로 공급하여 10%의 에너지를(1bar 상승 = +7.5% 에너지 소비) 추가 절감
    - 또한 무부하 운전 과정에서 소요되는 45%의 에너지 손실도 방지

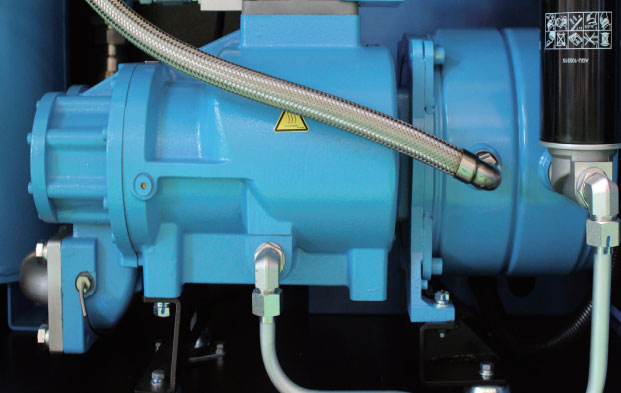

    영구자석 동기모터 특장점
    영구자석 동기모터의 장점
    - 고효율, 높은 역률
    - 회전자 여자 손실을 없애고, 효율 2~3% 증대
    - 37kW 영구자석 모터의 경우, 모터 최대 효율 96%
    - 전기적 여자없는 회전자, 작은 인덕턴스, 높은 역률
    - 비동기모터보다 5~7% 에너지 절감
    적은 잡음
    - 합리적인 공간 적용과 자기장 설계
    - 더욱 폭넓은 작동 범위
    - 더욱 적은 운전 소음
    넓은 변속 범위
    - 발전된 제어 기술을 이용
    - 모터의 주파수 범위는 25~100%
    - 무부하 작동, 무부하 에너지 절약
       (30HP 380V = 3A 운전 가능)
       (50HP 380V = 4A 운전 가능)
    컴팩트한 구조, 작은 크기와
    가벼운 무게
    - 작은 크기, 높은 전력밀도의 영구자석 회전자
    큰 시동 토크
    - 영구자석 동기모터의 시동 토크는 삼상유도전동기보다 최대 3배 크다.
    영구자석전기와 일반 비동기전기의 비교

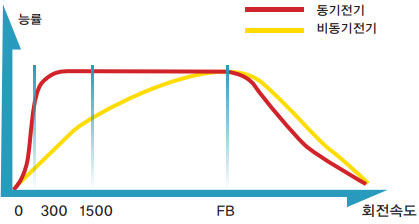

    동기전동기와 비동기전기의 에너지효율 그래프
    인버터
    - 이노반스 인버터로 빠른 대응과 용이한 수급
    - 동기 인버터를 채택하여 영구자석 동기 변화에 대응한다.
    - 인버터에 의한 Soft Start 기동 시, 기동 충격없이 부드러운 가변 부하로 인버터 수명을 극대화 시킨다.
    - 인버터 제어 압축구간이 10~100%로, PM 인버터의 장점을 극대화 시킨다.
    1단 인버터 스크류 콤프레샤 사양
    구분 Model HS-3.7
    VSD
    (5HP)    		 HS-7.5
    VSD
    (10HP)    		 HS-15
    VSD
    (20HP)    		 HS-22
    VSD
    (30HP)    		 HS-37B
    VSD
    (50HP)    		 HS-55
    VSD
    (75HP)    		 HS-75
    VSD
    (100HP)
    압축기 형식 Single Stage
    Capacity
    (㎥/min)    		 8.0Bar
    (0.6~0.8)    		 0.5 1.2 2.4 3.6 6.3 9.8 14.16
    냉각방식
    Cooling Type    		 공냉식 Air Cooled / 수냉식 Water Cooled 공냉식 Air Cooled 공냉식 Air Cooled / 수냉식 Water Cooled
    토출공기온도
    Air-supply Temp(℃)    		 Environmental Temperature+15
    소음
    Noise(Db)    		 65±3 65±3 65±3 65±3 68±3 71±3 75±3
    기동방식
    Starting Method    		 인버터 (Inverter)
    구동방식
    Drive Type    		 직결 구동(Direct Drive)
    토출관경
    (inch)    		 25A 25A 25A 40A 40A 50A 65A
    모터 주파수
    Frequency(Hz)    		 50/60
    정격출력
    Regulated Power    		 4kw(5HP) 7.5kw(10HP) 15kw(20HP) 22kw(30HP) 37kw(50HP) 55kw(75HP) 75kw(100HP)
    전압
    Voltage(V)    		 220 220 / 380 / 440 220 / 380
    외형치수 일반타입
    L×W×H(mm)    		 750×600×870 920×790×990 1000×850×1300 1320×900×1450 1680×1250×1630 1680×1250×1600
    탱크타입
    L×W×H(mm)    		 1070×450×1075 1230×600×1430 1450×790×1690
    탱크타입
    L×W×H(mm)    		 1750×1140×1950
    중량 일반
    kg    		 144 240 370 585 830 982
    탱크
    kg    		 111 260 400
    드라이어 탱크
    kg    		 650
    탱크용량 L 100 190 400 500
    사양 성능 개선을 위해 예고없이 변경될 수 있으며, 자세한 내용은 문의 바랍니다.
