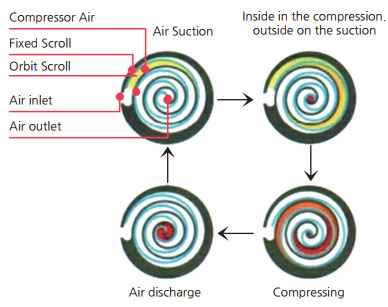

스크롤 에어 콤프레샤의 압축원리

가동원리

구조적 장점

	낮은소음 무빙파트의 충돌 및 에어플로우 충격이 적어 60dB이하의 최저소음 실현

	최저 에너지 소비 마찰손실이 없어 토크 효율성이 좋으며 용적 효율이 최고 98%까지 올라감

	최저 유지관리 비용 누구나 손쉽게 부품 교환이 용이하며, 소량의 구조적 부품과 기본적인 관리만이 요구됨

	내구성 간단한 본체 구조는 마모가 없고 반영구적 사용이 가능

최고 품질의 스크롤 본체

8개의 특허권(4개의 발명품)

- 사용량에 따라 단계적으로 16대까지 연동운전

- 에어사용량이 없으면 자동정지

- 인버터를 훨씬 능가하는 혁신적인 에너지 절감 시스템

- 동력비 최대 50% 절감

- 운전 중 1대가 고장나도 부분가동 가능

콤프레샤 성능비교

구분	스크롤	스크류	왕복동
소음도	아주좋음	좋음	나쁨
연속운전	좋음	좋음	나쁨
구매비용	보통	높음	저렴
관리비용	보통	높음	높음
에너지효율	아주좋음	보통	나쁨
	- 낮은 소음, 인버터보다 좋은 에너지 절감 - 편리하고 합리적인 유지보수 비용 - 다단제어의 에너지 절감	- 고가의 구매비용과 유지비용 - 불 필요한 전기요금 과다	- 높은 소음, 낮은 효율, 연속운전 불가

전기요금 계산 (50HP 기준)

- 부하시 : 365일×24시간×37㎾×(부하율/100)×전기료(100원/h)

- 공회전시 : 365일×24시간×37㎾×(무부하율/100)×전기료(100원/h)×공회전시 전력 소비율/100

공회전율(%)	전기요금(￦)
공회전율(%)	부하 전기요금	공회전 전기요금
0%	32,412,000	0
20%	25,929,600	3,889,400
40%	19,447,200	7,778,880
60%	12,964,800	11,668,320
80%	6,482,400	15,557,760
100%	0	19,447,200

*1년간 스크류 콤프레샤를 공회전 시키면 약 2,000만원이 낭비됨

한국스크롤의 스크롤 콤프레샤는 공회전이 전혀 없으며 다단제어로 사용한 만큼만 가동 되므로 무부하로 인한 전기요금 손실이 없다.

오일 인젝션 스크롤 콤프레샤 사양

구분	Model		OX-3.7	OX-7.5	OX-15	OX-22
압축기 Compressor	Capacity (㎥/min)	8.5bar	0.55	1.1	2.2	3.3
	Capacity (㎥/min)	10bar	0.5	1.0	2.0	3.0
	냉각방식 Cooling Type		공냉식 Air Cooled
	토출공기온도 Air-supply Temp(℃)		Environmental Temperature+50
	소음 Noise(dB)		49~62
	구동방식 Drive Type		커플링 다이렉트 구동 Coupling Direct Drive
	기동방식 Starting Method		Direct
	윤활유 충진량 Lubricating Oil Capacity(L)		8	8	12	20
	토출관경 (inch)		20A 3/4"	20A 3/4"	25A 1"	25A 1"
모터 Motor	주파수 Frequency(Hz)		50/60	50/60	50/60	50/60
	정격출력 Regulated Power		3.7kw(5HP)	7.5kw(10HP)	15kw(20HP)	22kw(30HP)
	전압 Voltage(V)		220 / 380 / 440
외형치수 Dimension	일반타입 L×W×H(mm)		960×560×800	960×560×800	1180×690×915	1450×850×1250
	탱크타입 L×W×H(mm)		1500×610×1510	1500×610×1510	1800×690×1625
	드라이어 일체형 L×W×H(mm)		1800×640×1540	1800×640×1540	2135×700×1900
중량	일반타입 (Kg)		216	248	448	650
	탱크타입 (Kg)		372	410	650
	드라이어일체형 탱크타입 (*OPTION)		434	472	725
탱크 용량	일반타입 (*OPTION)		400	400	500
탱크 용량	드라이어일체형 탱크타입 (*OPTION)		280	280	500
